RS485电缆,RS485通讯电缆

上架时间:2018-05-19
浏览次数:1569
产品类型:RS485电缆,通讯电缆,信号电缆
产品颜色:欢迎来电咨询
产品价格:¥欢迎来电询价合作
产品详情

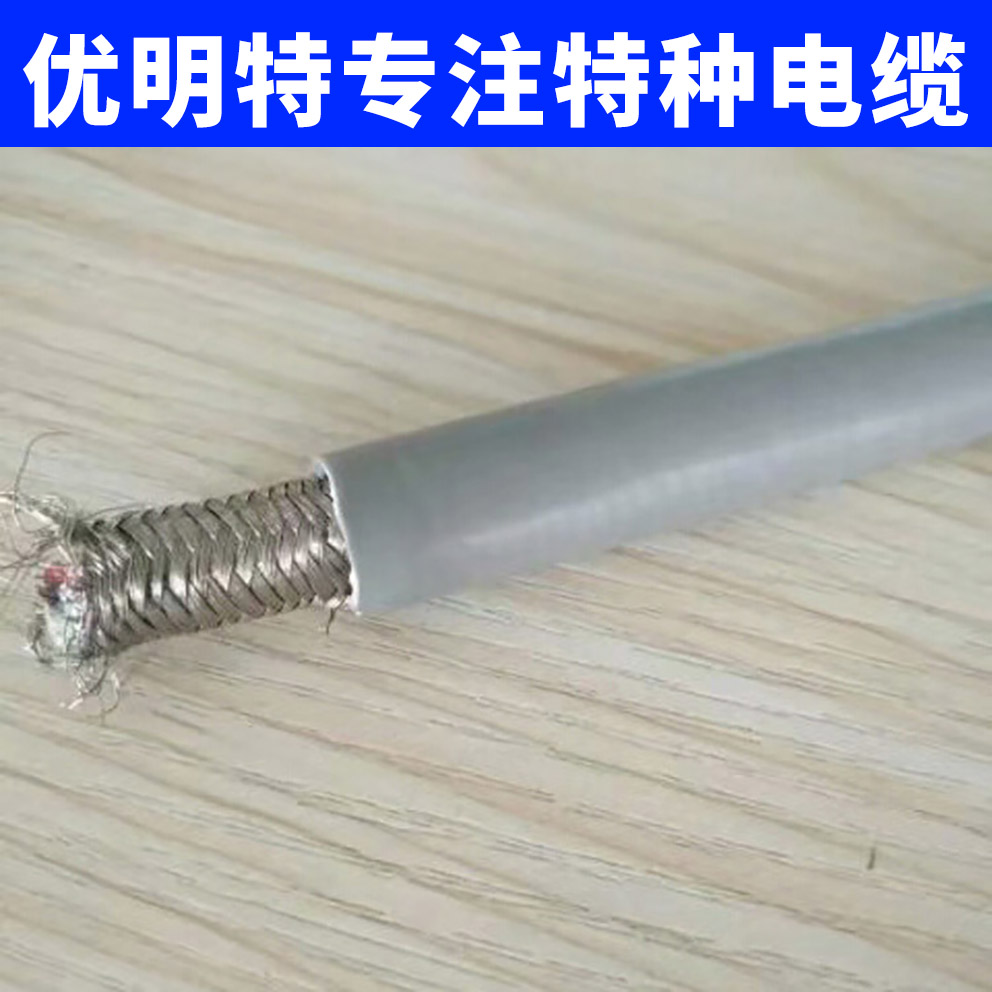

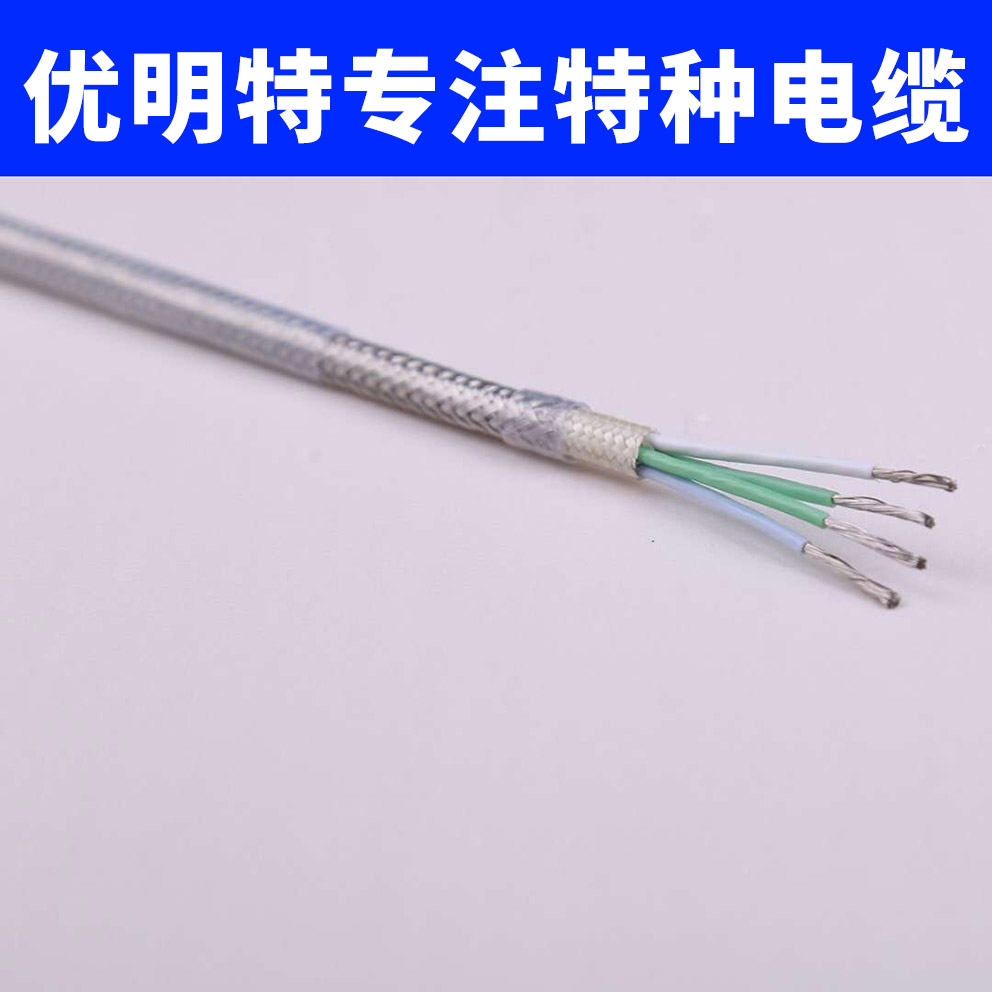

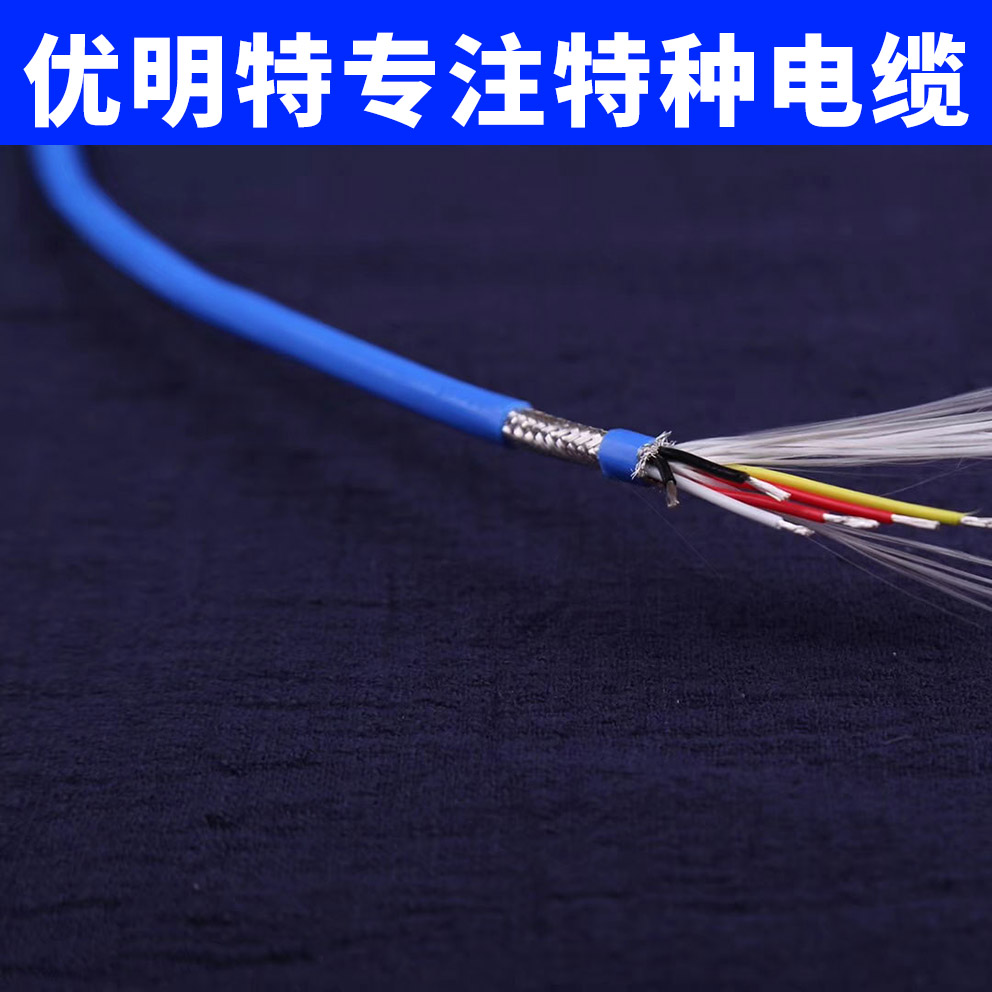

RS485电缆,RS485通讯电缆是应用于RS485通讯环境下,由电信行业协会和电子工业联盟定义。使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS-485使得廉价本地网络以及多支路通信链路的配置成为可能。130a6e7e-cad6-4f8e-bba9-8e121fe209f9.jpg5d0207ab-eaf9-41c0-99ae-122e06be8229.jpg3a7fdc77-1946-4c79-823c-bff0b5111376.jpgc7644253-ff78-4b06-81b1-000a6a7960d5.jpg

RS485电缆,RS485通讯电缆有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,多采用的是两线制接线方式,这种接线方式为总线式拓扑结构,在同一总线上最多可以挂接32个节点。af946ccb-29aa-4d4d-9ba5-7c40eadd3ca5.jpg

在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来,而忽略了信号地的连接,这种连接方法在许多场合是能正常工作的,但却埋下了很大的隐患,原因1是共模干扰:RS-485接口采用差分方式传输信号方式,并不需要相对于某个参照点来检测信号,系统只需检测两线之间的电位差就可以了,但容易忽视了收发器有一定的共模电压范围,RS-485收发器共模电压范围为-7到+12V,只有满足上述条件,整个网络才能正常工作;当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口;原因二是EMI的问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一个巨大的天线向外辐射电磁波。
